Компрессоры
Описание и технические характеристики
холодильных компрессоров
| Наименование | Ранее выпускаемые модификации | 1П10-2-02 | ФВ6 | | | 1П20-2-02 | ФУ12 | | | 5ПБ7-2-024-01 | 1ПБ7 | 2ФВБс4 | | 5ПБ10-2-024-01 | 1ПБ10 | 2ФВБс6 | | 5ПБ14-2-024-01 | 4ПБ14 | 2ФУБс9 | | 5ПБ20-2-024-01 | 4ПБ20 | 2ФУБс12 | | 5ПБ36-2-024-01 | 4ПБ36 | 4ПБ28 | 2ФУУБс18 | 5ПБ50-2-024-01 | 4ПБ50 | 4ПБ35 | 2ФУУБс25 |
Компрессоры поршневые сальниковые 1П10 и 1П20 (ФВ-6 и ФУ-12)
|
|
|
| 1П10-2-02 (ФВ-6)
|
| 1П20-2-02 (ФУ-12)
| Компрессоры 1П10-2-02 и 1П20-2-02 предназначены для работы в составе автоматизированных стационарных и транспортных холодильных установок.
|
|
Технические характеристики | Марка
| Хладон
| Qо, кВт
| N, кВт
| Температурный режим, оС
| 1П10-2-02
| R 22
| 12,6
| 4,6
| Tо= -15 , Tk= 30
| 1П10-2-02
| R 22
| 25,0
| 8,5
| Tо= -15 , Tk= 30
|
Tо - температура кипения, Tk- температура конденсации.
Технические данные
| Марка | К-во цилиндров, шт
| Частота вращения вала, с -1
| Электрические данные, В/фаз/Гц
| Объём, описываемый поршнем, м3/ч
| Габариты, мм
| Масса, кг
| Внутренний
диаметр
подключаемых трубопроводов,
мм не менее
| | всас. | нагн.
| 1П10-2-02
| 2
| от 6,33 до 24
| 380/220/3/50
| 31
| 615х370х455
| 47
| 25
| 25
| 1П10-2-02
| 4
| от 6,33 до 24
| 380/220/3/50
| 62
| 615х370х455
| 90
| 25
| 25
|
Номер НТД на поставку - ТУ26-03-83-89
* Ход поршня - 50 мм
* Диаметр цилиндра - 67,5 мм
|
Компрессоры поршневые бессальниковые5ПБ7 и 5ПБ10 (1ПБ7 и 1ПБ10)
|
|
|

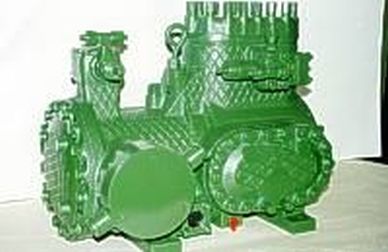

| 5ПБ7
|
| 5ПБ10 | Компрессоры 5ПБ7 и 5ПБ10 предназначены для работы в составе автоматизированных стационарных и транспортных холодильных установок и кондиционеров.
Компрессоры предназначены для отсасывания паров холодильного агента из испарителя и нагнетания их в конденсатор.
Компрессоры работают как с конденсаторами водяного охлаждения без обдува воздухом, так и с конденсаторами воздушного охлаждения. При этом они могут подвергаться обдуву воздухом от конденсатора.
По конструкции компрессоры отличаются только типом встраиваемого электродвигателя.
В зависимости от применяемого холодильного агента и режима работы компрессоры имеют следующие варианты исполнений:
|
Обозначение | С10М1 марка Б
| R 22
| R 142
| 5ПБ7-1-02
| 5ПБ7-2-024
| 5ПБ7-4-0
| 5ПБ10-1-02
| 5ПБ10-2-024
| 5ПБ10-4-0
|
|
|
|
Технические характеристики
Марка
| Хладон
| Qо, кВт (ккал/ч)
| N, кВт
| Температурный режим, оС
| 5ПБ7-1-02
| С10М1 марка Б
| 5,56 (4782)
| 1,99
| Tо= -15 , Tk= 30
| | 5ПБ7-2-024 | R 22
| 8,6(7396)
| 3,07
| Tо= -15 , Tk= 30
| 5ПБ7-4-0
| R 142
| 4,49(3861)
| 1,96
| Tо= 5 , Tk= 60
| 5ПБ10-1-02
| С10М1 марка Б
| 8,45 (7267)
| 3,12
| Tо= -15 , Tk= 30
| 5ПБ10-2-024
| R 22
| 13,4(11524)
| 4,8
| Tо= -15 , Tk= 30
| 5ПБ10-4-0
| R 142
| 7,16(6157)
| 3,11
| Tо= 5 , Tk= 60
|
Tо - температура кипения, Tk- температура конденсации.
Технические данные
| Марка | К-во цилиндров, шт
| Частота вращения вала, с -1
| Электрические данные, В/фаз/Гц
| Объём, описываемый поршнем, м3/ч
| Габариты, мм
| Масса, кг
| Внутренний
диаметр
подключаемых трубопроводов,
мм не менее
| | всас. | нагн.
| 5ПБ7-1-02
| 2 | 16,7 | 380/220/3/50 | 20,6 | 615х370х455 | 135 | 25 | 25 | | 5ПБ7-2-024 | 2 | 16,7 | 380/220/3/50 | 20,6 | 615х370х455 | 135 | 25 | 25 | 5ПБ7-4-0
| 2 | 16,7 | 380/220/3/50 | 20,6 | 615х370х455 | 135 | 25 | 25 | 5ПБ10-1-02
| 2 | 25,0 | 380/220/3/50 | 31,0 | 615х370х455 | 138 | 25 | 25 | | 5ПБ10-2-024 | 2 | 25,0 | 380/220/3/50 | 31,0 | 615х370х455 | 138 | 25 | 25 | 5ПБ10-4-0
| 2 | 25,0 | 380/220/3/50 | 31,0 | 615х370х455 | 138 | 25 | 25 |
Номер НТД на поставку - ТУ26-03-400-83
* Ход поршня - 50 мм
* Диаметр цилиндра - 67,5 мм
| Компрессоры поршневые бессальниковые 5ПБ14 и 5ПБ20(4ПБ14 и 4ПБ20)
|
|  |
|
| ПБ14 (4ПБ14); 5ПБ20 (4ПБ20) |
| Компрессоры 5ПБ14 и 5ПБ20 предназначены для работы в составе автоматизированных стационарных и транспортных холодильных установок и кондиционеров.
Компрессоры предназначены для отсасывания паров холодильного агента из испарителя и нагнетания их в конденсатор. Компрессоры работают как с конденсаторами водяного охлаждения без обдува воздухом, так и с конденсаторами воздушного охлаждения. При этом они могут подвергаться обдуву воздухом от конденсатора.
По конструкции компрессоры отличаются только типом встраиваемого электродвигателя.
В зависимости от применяемого холодильного агента и режима работы компрессоры имеют следующие варианты исполнений:
| Обозначение
|
| С10М1 марка Б
| R 22
| R 142
| | 5ПБ14-1-02 | 5ПБ14-2-024
| 5ПБ14-4-0
| 5ПБ20-1-02
| 5ПБ20-2-024
| 5ПБ20-4-0
|
Технические характеристики
Марка
| Хладон
| Qo, кВт (ккал/ч)
| N, кВт
| Температурный режим, oC
| 5ПБ14-1-02
| С10М1 марка Б
| 11,16 (9598)
| 3,99
| Tо= -15 , Tk= 30
| 5ПБ14-2-024
| R 22
| 16,8(14448)
| 5,8
| Tо= -15 , Tk= 30 | 5ПБ14-4-0
| R 142
| 9,31(8006)
| 3,93
| Tо= 5 , Tk= 60
| 5ПБ20-1-02
| С10М1 марка Б
| 16,16 (13898)
| 5.78
| Tо= -15 , Tk= 30
| 5ПБ20-2-024
| R 22
| 4,4(20984)
| 8,8
| Tо= -15 , Tk= 30
| 5ПБ20-4-0
| R 142
| 13,68(11764)
| 5,78
| Tо= 5 , Tk= 60
| Tо - температура кипения, Tk - температура конденсации.
|
Технические данные
| Марка | К-во цилиндров, шт
| Частота вращения вала, с -1 | Электрические данные, В/фаз/Гц
| Объём, описываемый поршнем, м3/ч
| Габариты, мм
| Масса, кг
| Внутренний
диаметр
подключаемых трубопроводов,
мм не менее
| | всас. | нагн.
| 5ПБ14-1-02
| 4
| 16,7 | 380/220/3/50 | 41,4 | 680х540х510 | 215 | 32 | 25 | | 5ПБ14-2-024 | 4 | 16,7
| 380/220/3/50
| 41,4
| 680х540х510
| 215
| 32
| 25
| 5ПБ14-4-0
| 4
| 16,7
| 380/220/3/50 | 41,4 | 680х540х510 | 215
| 32
| 25
| 5ПБ20-1-02
| 4 | 25,0 | 380/220/3/50
| 62,0
| 680х540х510 | 220
| 32
| 25
| 5ПБ20-2-024
| 4 | 25,0 | 380/220/3/50 | 62,0
| 680х540х510
| 220
| 32
| 25
| | 5ПБ20-4-0 | 4 | 25,0 | 380/220/3/50 | 62,0
| 680х540х510
| 220
| 32
| 25
|
Номер НТД на поставку - ТУ26-03-400-83
* Ход поршня - 50 мм
* Диаметр цилиндра - 67,5 мм
| Компрессоры поршневые бессальниковые 5ПБ36 и 5ПБ50 (4ПБ36 и 4ПБ50)
|
|
|
|
| 5ПБ36 (4ПБ36); 5ПБ50 (4ПБ50)
|
| Компрессоры 5ПБ36 и 5ПБ50 предназначены для работы в составе автоматизированных стационарных и транспортных холодильных установок и кондиционеров.
Компрессоры предназначены для отсасывания паров холодильного агента из испарителя и нагнетания их в конденсатор. Компрессоры работают как с конденсаторами водяного охлаждения без обдува воздухом, так и с конденсаторами воздушного охлаждения. При этом они могут подвергаться обдуву воздухом от конденсатора.
По конструкции компрессоры отличаются только типом встраиваемого электродвигателя.
В зависимости от применяемого холодильного агента и режима работы компрессоры имеют следующие варианты исполнений:
Обозначение
| | С10М1 марка Б | R 22
| R 142
| 5ПБ36-1-02
| 5ПБ36-2-024
| 5ПБ36-4-0
| 5ПБ50-1-02
| 5ПБ50-2-024
| 5ПБ50-4-0
|
Технические характеристики
Марка
| Хладон
| Qo, кВт (ккал/ч)
| N, кВт
| Температурный режим, oC
| 5ПБ36-1-02
| С10М1 марка Б
| 23,01 (19780)
| 7,17
| Tо= -15, Tк= 30
| 5ПБ36-2-024
| R 22
| 36,2(31130)
| 11,3
| Tо= -15, Tк= 30
| 5ПБ36-4-0
| R 142
| 18,35(15780)
| 9,60
| Tо= 5 , Tк= 60
| 5ПБ50-1-02
| С10М1 марка Б
| 31,78 (27330)
| 9,93
| Tо= -15, Tк= 30
| 5ПБ50-2-024
| R 22
| 50,0(43000)
| 15,62
| Tо= -15, Tк= 30
| 5ПБ50-4-0
| R 142
| 26,87(23100)
| 9,76
| Tо= 5 , Tк= 60
|
Tо - температура кипения, Tk - температура конденсации.
Технические данные
| Марка | К-во цилиндров, шт
| Частота вращения вала, с -1
| Электрические данные, В/фаз/Гц
| Объём, описываемый поршнем, м3/ч
| Габариты, мм
| Масса, кг
| Внутренний
диаметр
подключаемых трубопроводов,
мм не менее
| | всас. | нагн.
| 5ПБ36-1-02
| 8
| 16,7
| 380/220/3/50
| 82,4
| 925х630х527
| 367
| 50
| 40
| 5ПБ36-2-024
| 8
| 16,7
| 380/220/3/50
| 82,4
| 925х630х527
| 367
| 50
| 40
| 5ПБ36-4-0
| 8
| 16,7
| 380/220/3/50
| 82,4
| 925х630х527
| 367
| 50 | 40
| 5ПБ50-1-02
| 8
| 25,0
| 380/220/3/50
| 124,0
| 925х630х527
| 375
| 50
| 40
| | 5ПБ50-4-0 | 8 | 25,0 | 380/220/3/50 | 124,0 | 925х630х527 | 375 | 50 | 40 | 5ПБ50-2-024
| 8
| 25,0 | 380/220/3/50 | 124,0
| 925х630х527 | 375
| 50
| 40
|
Номер НТД на поставку - ТУ26-03-400-83
* Ход поршня - 50 мм
* Диаметр цилиндра - 67,5 мм
|
|
